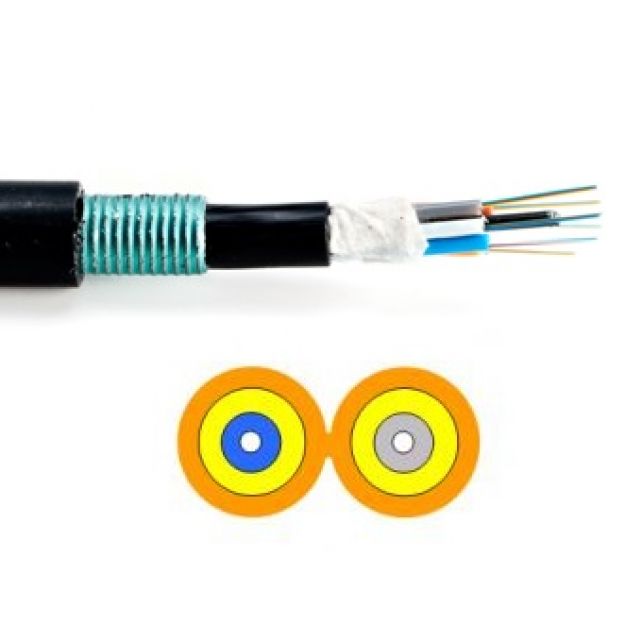

AGX-FPDZ (Duplex Patch-Kabel)

LSZH Duplex Patch-Kabel - Dual 900 um-Vollader, Aramid-Garn, Zugentlastungs-elemente und LSZH-Außenmantel.

Grundaufbau

LSZH Duplex Patch-Kabel

Optical Fiber
Singlemode 9/125 um oder Multimode (50/125 um oder mehrmodales 62,5 um)-Fasern. Siehe Datenblatt Fiber Specification für weitere Details.

Struktur des Minikabels
Die einzelnen Fasern sind gestrandet und LSZH ist über die Festadern extrudiert, um den Minikabel-Mantel zu bilden. Die Minikabel haben verschiedene Außendurchmesser 1,6 mm, 2,0 mm, 2,8 mm und 3,0 mm.

Festadern
Fasern werden individuell auf 0,9 mm in einem engen oder semi tight-Aufbau gebunden und farblich kodiert.

Aramid-Garn
Aramid-Garn kann entweder innerhalb der Minikabel-Jacke oder über die Adern unter dem inneren/äußeren Mantel als periphere Verstärkung angewendet werden.

Außenmantel
LSZH-Außenmantel wird über das Minikabel extrudiert. Nenndicke ist etwa 0,50 mm.

Außenmantel-Farbe
Gelb für Singlemode (9/125um) und orange für Multimode (50/125 um und 62,5/125 um).




Angebot per E-Mail anfragen

Anwendungsgebiete

  • ATEX-Zone 2 und 22
  • ATEX-Zone 1
  • Offshore
